1、X86处置惩罚器



2019年 ，AMD CEO 苏姿丰（ LisaSu）证实 ，AMD不再向中国公司（天津海光）授权其新的X86 IP产品。另外值得一提的是 ，国产X86芯片厂商兆芯从威盛获得的X86授权也已经于2018年4月到期。这也意味着国产X86芯片远景再度陷入了一片黯淡！

国产X86手艺泉源
众所周知 ，在PC/效劳器处置惩罚器市场 ，Intel的X86架构依附精彩的性能独步天下 ，再加上曾与微软Windows的深度结盟 ，使得整个PC应用生态都是围绕着Intel的X86架构而构建。关于国产处置惩罚器厂商来说 ，若是要进入PC/效劳器市场 ，X86架构无疑是首选。特殊是在“国产自主可控”的需求配景之下 ，国产X86架构芯片也就有了“市场”。

我们都知道X86架构是Intel的知识产权 ，国产芯片厂商要做X86架构芯片 ，首先需要解决的就是X86手艺授权的问题。关于Intel来说 ，显然是不会愿意向中国大陆芯片厂商授权X86架构的 ，所幸的是除了Intel之外 ，AMD和台湾威盛都有着X86手艺。

AMD
1981年 ，作为PC市场的后进入者 ，为了快速推生产品 ，重新树立手艺领先形象 ，IBM破天荒使用了开放式的系统架构 ，并对PC机两大焦点部件——操作系统与微处置惩罚器接纳外包战略。其时可供IBM选择的微处置惩罚器厂家 ，除了Intel之外 ，至少包括：摩托罗拉、Zilog、国民半导体（National Semiconductor）、仙童半导体以及AMD。

只管在手艺实力上 ，Intel略占优势 ，可是要获取IBM绝对支持仍非易事！由于身经百战的IBM知道 ，若是将微处置惩罚器完全放给一家供应商 ，很有可能造成其坐浩劫控 ，为此IBM强烈要求其微处置惩罚器供应商必需将手艺授权给第二供应商 ，“我开放 ，你开放”！

接下来的故事险些没有悬念 ，深挚的历史渊源、多年的相助关系、手艺上的相宜落差更主要的是微处置惩罚器市场的蓝海诱惑使得Intel与AMD很快一拍即合。Intel开松手艺 ，周全授权AMD生产x86系列处置惩罚器 ，而AMD则放弃了自己的竞争产品 ，成为Intel后备供应商。双方联手相助 ，终于拿下了IBM的订单 ，也以后锁定了小我私家电脑手艺生长路径！正如多年后 ，在对Intel的诉讼中 ，AMD重复强调的“AMD的支持使Intel连忙从半导体公司的合唱队员酿成磷砌人明星”！

威盛
早在2009年 ，美国FTC对英特尔提起了反竞争行为诉讼 ，指控英特尔违反了美国1914 年《联邦商业委员会法》第五章的划定 ，并以为英特尔涉及的规模相比违反反垄断法更为普遍 ，是属于不公正手段的竞争和诱骗性商业行为 ，因此不可仿效像反垄断违法般通过赔款了事。

虽然Intel对此并不认可 ，可是最终照旧与FTC告竣了息争。凭证息争协议 ，Intel被榨取以行贿手段要求盘算机厂商只采购Intel的芯片并拒绝采购其他厂商的芯片 ，同时亦榨取向采购敌手产品的厂商接纳恶意抨击行为。

别的 ，息争协议还要求Intel修改与 AMD 、 NVIDIA 、威盛的知识产权协议 ，令以上公司能拥有较大自由度与其他公司合并或者合资而不会受到Intel专利诉讼威胁 ，并且Intel还需要向威盛提供的X86授权协议延伸五年至2018年4月 ，并将 PCI-Express 总线作为要害接口保存至少六年。而至2018年4月之后 ，威盛不可再使用英特尔新的X86专利 ，可是旧的专利仍可一连使用。

别的 ， Intel 亦需要向开发职员开放 Intel 盘算机编译程序在 Intel 芯片和非 Intel 芯片之间的差别 ，同时允许任何软件商使用非 Intel 编译程序编译软件。

随后 ，威盛先后推出了C3、C7、Eden、Nano等一系列的产品 ，但始终只能在嵌入式市场上混口饭吃 ，规模也不大。

威盛与上海兆芯
2013年4月 ，由上海市国资委下属上海联和投资有限公司和台湾威盛集团所属公司合资建设了上海兆芯集成电路有限公司 ，中方国资占有控股职位（持股约80%）。上海兆芯因此也顺遂从威盛那里获得了X86架构的授权。

兆芯建设之后不但承接了国家核高基1号专项 ，还获得上海市政府全力以赴的支持 ，成为一家不差钱的公司 ，听说到前前后后获得国资委巨资津贴凌驾了56亿。因此 ，即便兆芯不具备造血能力 ，也不愁吃喝。而兆芯的ZX系列CPU也一直被外界质疑是衣着马甲的威盛产品（好比 ，ZX-A到ZX-C就与威盛的NANO如出一辙）。而威盛自己也烂泥扶不上墙 ，处置惩罚器的手艺远远落伍Intel和AMD两三代以上。

不过 ，也有业内人士 ，自ZX-D最先 ，已经不再是基于威盛的产品。现在兆芯最新的“KX-6000系列” ，号称综合性能约即是英特尔第七代酷睿i5-7400。

不过 ，随着威盛与英特尔的X86授权协议于2018年4月到期之后 ，威盛已经无法在使用英特尔新的X86专利及相关软件 ，这也意味着兆芯未来的X86产品升级遇阻 ，虽然其仍然可以使用旧的X86专利 ，可是远景已是一片黯淡。

AMD与天津海光
2016年 ，AMD 与中国天津海光先进手艺投资有限公司（THATIC）建设合资公司——中科海光 ，可以使用AMD的X86手艺和 SoC IP 用于芯片开发。为此 ，AMD获得了价值2.93亿美元的现金 ，包括特许权使用费 。

需要指出的是 ，凭证英特尔当初与AMD的X86手艺授权协议 ，AMD无权向第三方授权X86手艺。不过 ，在其时AMD公司的讲话人就一经就这次相助举行相识释 ，体现与中国的协议并不违2009年AMD与Intel签署的交织允许协议。

由于合资公司所有权结构差别 ，并且转让给中国的所有信息都切合美国出口规则。天津海光和AMD建设的合资公司确实可以修改AMD的CPU核 ，变相享有X86授权 ，而海光公司可以通过购置合资公司研发的CPU核 ，开发效劳器CPU ，不过仅仅局限于中国市场。

合资公司建设之后 ，很快就推出了基于AMD第一代 Ryzen和EPYC的Zen架构的产品 ，并乐成应用到了曙光效劳器里。而凭证今年5月曝光的信息显示 ，海光的32核、64线程的x86架构效劳器CPU已经乐成流片。不过 ，同样海光的芯片也被外界以为是衣着马甲的AMD产品。

凭证AMD苏姿丰在此次台北电脑展上证实的新闻 ，AMD与天津海光的相助仅限于AMD的第一代 Ryzen 和 EPYC 的 Zen 架构 ，AMD 新推出的 Zen 2 微架构设计则无权使用。这也意味着海光后续也将无法获得新的X86专利授权以及AMD的SoC IP授权。这也为海光未来的生长蒙上了一层阴影 ，未来在后续产品上将会与英特尔、AMD的差别将会越来越大。

从上海兆芯与天津海光的生长来看 ，与外洋X86手艺厂商建设合资公司 ，对方提供手艺 ，我方提供市场 ，以求快速实现“自主可控”的路子 ，看似漂亮 ，实则是个坑。并且随着Arm进入PC及效劳器市场 ，以及RSIC架构的芯片的兴起 ，也让我看到 ，X86一统PC及效劳器市场的时势正在被逐渐突破。国产芯片厂商除了X86 ，仍有其他蹊径可走。



2、高速ADC



众所周知 ，信号链芯片主要包括放大器、数模转换、接口等品类 ，其中转换器属于其中手艺壁垒最高细分品类。转换器是由模拟电磁波转换成0101比特流最要害的环节 ，详细又可以分为ADC和DAC两类 ，ADC作用是对模拟信号举行高频采样 ，将其转换成数字信号；DAC的作用是将数字信号调制成模拟信号。

其中ADC在总需求中占比靠近80％。ADC／DAC是整个模拟芯片皇冠上的明珠 ，焦点难度有两点：抽样频率和采样精度难以兼得（高速高精度ADC壁垒最高）以及需要整个制造和研发环节的细密配合。

ADC要害指标包括“转换速率”和“转换精度” ，其中高速高精度ADC壁垒最高。数据转换器主要看两个基本指标 ，转换速率和转换精度。

转换速率通常用单位sps（Samples per Second）即每秒采样次数来体现 ，好比1Msps、1Gsps对应的数据转换器每秒采样次数划分是100万次、10亿次；转换精度通常用区分率（位）体现 ，区分率越高批注转换出来的数字／模拟信号与原来的信号之间的差别越小。高性能数据转换器需具备高速率或高精度的数据转换能力。

哪些芯片禁止易被国产化 ？

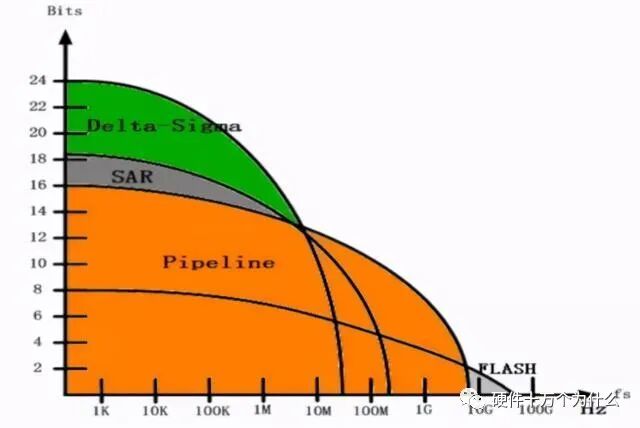

（种种类型ADC的速率与精度关系 资料泉源：芯力特官网）

数据转换器的速率和精度指标往往是相互制约、此消彼长的关系 ，例如亚德诺现在最快的商用模数转换器的转换速率为26Gsps ，但其区分率仅为3位 ，而具有24位区分率的模数转换器的转换速率仅为26Msps。

凭证这两大指标 ，ADC可以分为高速高精度、低速高精度、高速低精度以及低速低精度四种类型 ，其中高速高精度壁垒最高。

入口厂商主导的行业现状

ADC芯片的工业链和半导体工业的一样 ，其工业链重大而重大 ，可以分为：上游支持工业链 ，包括半导体装备、质料、生产情形；中游焦点工业链 ，包括 IC 设计、 IC 制造、 IC 封装测试；下游需求工业链 ，笼罩工业、通讯、消耗电子、航空、国防及医疗等。

数据统计显示 ，2019年全球转换器市场规模靠近36亿美元 ，预计未来4年CAGR近10％。随着5G基站、IoT等驱动ADC需求落地 ，预计2023年全球转换器芯片市场空间有望扩张至近50亿美元。

从名堂漫衍来看 ，全球模拟芯片行业名堂相对疏散 ，美欧大厂处于领跑职位。由于模拟芯片具有品类富厚、产品系列深等特点 ，各细分产品规模小、市场间跨度大 ，因此全球市场整体泛起疏散的名堂 ，头部厂商难以取得垄断优势。最为着名的厂商包括ADI、TI、Maxim、Microchip、NXP、Xilinx、STMicroelectronics等等。详细来看 ，西欧厂商由于起步早 ，依附资金、手艺、客户资源、品牌等方面的积累 ，现在在全球规模内仍处于领跑职位。

海内ADC工业生长仍处在追赶状态。1996年 ，以西方为主的33 个国家在奥地利维也纳签署了《瓦森纳协定》 ，划定了高科技产品和手艺的出口规模和国家 ，其中高端ADC 属于出口管制的产品 ，中国也属于受限制的国家之一 ，禁运规模主要是精度凌驾8 位且速率凌驾10Msps的ADC。

2019年华为被纳入实体名单后 ，TI、ADI等美国模拟IC大厂向华为供货受限 ，进一步加速海内模拟芯片领域的国产替换节奏。聚焦ADC领域 ，全球主要供应商仍是TI、ADI为首的几家国际大厂 ，而高性能ADC在军用领域、高端医疗器械以及细密丈量等领域起着至关主要的作用 ，因此ADC手艺的国产替换关于我国各下游工业的生长意义重大。自华为事务以后 ，海内的装备厂家逐渐最先采购国产ADC芯片。

3、汽车芯片

在这一轮芯片欠缺； ，中国作为全球最大新车产销量市场 ，袒露出恒久以来汽车芯片对外依赖严重 ，“卡脖子”问题进一步凸显。； ，海内芯片制造商及车企已意识到自研芯片的主要性 ，亟须生长高精尖芯片手艺。

凭证iHS统计数据 ，现在全球汽车半导体市场规模约为410亿美元 ，明年或将达650亿美元。但市场份额上 ，欧洲、美国和日本公司划分占有37%、30%和25% ，中国公司仅为3%。别的 ，中国汽车芯片工业立异战略同盟数据显示 ，2019年中国自主汽车芯片工业规模仅占全球的4.5% ，海内汽车行业中车用芯片自研率仅占10% ，而中国汽车用芯片入口率超90% ，海内汽车芯片市场基本被外洋企业垄断。

“芯片问题不可能一蹴而就地获得解决。”中国新能源汽车手艺立异中心总司理原诚寅体现 ，中国汽车芯片欠缺可能会一连长达10年之久。

现在拥有汽车芯片设计能力的公司都是一些行业巨头 ，如英特尔、高通、英伟达等。而有能力同时设计和制造处置惩罚器芯片的大厂只有英特尔和三星。

而我国集成电路(IC芯片)产品由于手艺、品质等方面还保存诸多缺乏 ，总体水平与国际巨头保存2-5代的差别 ，同时还保存“求过于供”的问题 ，自给率不到10% ，因此恒久高度依赖入口。

只管现在芯片约莫占新能源汽车制造本钱的10% ，但随着汽车智能化、网联化的到来 ，芯片所占的本钱将一连提升。预计2020年每辆车将使用1000颗芯片 ，因此汽车芯片也是汽车工业转型升级的要害。

现在我国汽车芯片需求一连增添 ，汽车产量和汽车半导体因素是两个主要因素：

汽车产量方面 ，中国汽车工业协会数据显示2016年我国汽车产量超2900万辆 ，全球占比稳步升高；

汽车半导体因素方面 ，IHS数据显示 ，我国2016年每辆汽车半导体因素约为 235 美元 ，远低于日本、美国、欧洲水平。

眼下 ，我国作为全球最大的简单汽车市场 ，集成电路(IC芯片)已经一连5年入口额凌驾2000亿美元 ，尤其是2017年我国半导体芯片入口破费已经靠近原油入口的两倍。

国际上主流的芯片降生场景是：在中国品牌的效劳器上用着美国的eda软件设计芯片 ，芯片中可能还用到了来自英国ARM公司的IP ，然后到新加坡举行芯片加工制造 ，在香港交货以后 ，送到江苏封装测试。我国的大部分芯片也在类似的流程里降生。这次；嫠呶颐 ，这样的流程有多懦弱。上述环节 ，除了封装尚能自足外 ，最顶尖的手艺能力所有都被卡脖子。

我们详细看一下目今我国在集成电路各个环节的情形：

IC设计：大陆地区在这个领域主要有以下企业：紫光集团、华为海思、中兴微电、汇顶科技、国科微、士兰微、上海贝岭和中电华大等。近几年我国IC设计的生长照旧有目共睹的 ，受益于本土市场的催动 ，2015 年我国 IC 设计业实现了26.5%高速增添 ，规模抵达1325亿元 ，且占我国集成电路工业的比重由2012年的28.8%提升至2015年的36.7%。2016年 ，我国IC设计业继续坚持了24.10%的高速增添 ，规模抵达了1644.30亿元。凭证2017年的调研数据显示 ，我国大陆地区IC设计业规模仅次于美国和我国台湾地区。

封装测试：这个领域大陆地区主要的企业有太极实业、华天科技、通富微电、晶方科技、苏州固得这几家 ，看着虽然企业数目未几 ，可是我国大陆地区在半导体封测上照旧具有很强的实力的。在封装领域 ，我国企业手艺水平和天下一流水平已经不保存代差 ，体量已经进入天下前三位 ，且生长速率显著高于其他竞争敌手。2012年 ，中国大陆地区集成电路封装测试业的收入仅为805.68亿元 ，2016年变为1523.2亿元 ，是2012年的1.89倍。

晶圆制造：集成电路的三大环节 ，大陆地区在制造领域最弱小。在晶圆制造方面 ，大陆地区有中芯国际、华虹半导体、福建晋华和晶合科技等潜力股。虽然目今大陆地区晶圆制造不强 ，但近年生长势头很猛。据SEMI统计 ，2017到2020年全球妄想兴建晶圆厂62座 ，其中26座将落户中国 ，占比抵达40%。

纵观整个半导体工业链 ，尚有一个领域我们不得不重视 ，那就是半导体装备 ，晶圆制造工业落伍和装备落伍有很大的关系。

中国真的没有芯片手艺吗 ？谜底是否定的。纯粹的盘算速率 ，我们没有问题。事实在上一届全球超算大赛中 ，自研申威处置惩罚器夺得第一也算出尽风头。上个月 ，中科院旗下的寒武纪科技公司宣布了我国自主研发的Cambricon MLU100云端智能芯片 ，理论峰值速率达每秒128万亿次定点运算 ，抵达天下先进水平。

问题的要害在于 ，即便你有了芯片 ，即便你的芯片盘算速率在实验室中比别人的还快。可是：

这个CPU在应用场景中的算力怎样 ？是不是大打折扣 ？
你有了芯片 ，有系统吗 ？有应用吗 ？有生态吗 ？

主要缘故原由有四：

一是 ，我国芯片工业起步较晚 ，缺少手艺储备 ，海内难以找到相关的高端手艺人才来支持研发。凭证中国工业和信息化部软件与集成电路增进中心宣布的数据显示 ，2017年中国集成电路从业职员总数缺乏30万人 ，缺口40万人。

二是 ，摩尔定律批注 ，芯片工业更新换代速率快 ，投资较高 ，回报较慢。一样平常企业很难有雄厚的资金和资源能力。

三是 ，手艺门槛高。相比其他消耗类电子芯片 ，汽车芯片对可靠性要求更高。一样平常消耗类电子芯片事情温度在零下20摄氏度~70摄氏度 ，而车载芯片的事情温度必需知足零下40摄氏度~85摄氏度 ，还要能经受住冷热攻击、电磁兼容、抗滋扰等压力。这对汽车芯片供应商形成了一定的手艺门槛。

四是 ，行业协同机制的缺失。

随着高级汽车驾驶辅助系统（ADAS）、自动驾驶、车联网（V2X）、新能源汽车等新产品和新功效层出不穷 ，算法芯片、毫米波雷达、激光雷达、新型MEMS传感器等手艺飞速生长。此配景下 ，全球芯片企业整合并购行动频仍 ，半导体工业重心向中国转移。

4、显卡芯片

阻止2020年第四序度 ，在集成GPU领域中 ，Intel依附稳固的供应链占有了69%的市场份额 ，AMD和NVIDIA划分以17%和15%的市场份额名列第二和第三；在自力GPU领域中 ，NVIDIA 占有82%的市场份额拥有绝对优势 ，AMD以18%的市场份额排名第二。
?
关于国产GPU而言我们要追赶的正是国际巨头 ，这其中有两大偏向 ，一是面向图形处置惩罚的GPU芯片 ，厂商包括景嘉微、芯动科技、兆芯等。另一类是面向通用盘算的GPGPU芯片 ，厂商包括天数智芯、壁仞科技等。别的 ，我们在GPU IP方面尚有Imagination、芯原股份等公司。这些公司都在各环节推进国产GPU向宿世长。
?
图形处置惩罚GPU


首先看图形处置惩罚GPU ，现在景嘉微最新一代GPU还未正式宣布 ，不过新闻称会是两款JM9系列芯片 ，划分接纳7nm和14nm制程 ，其中7nm芯片产品的性能将到抵达英伟达中端GPU水平。

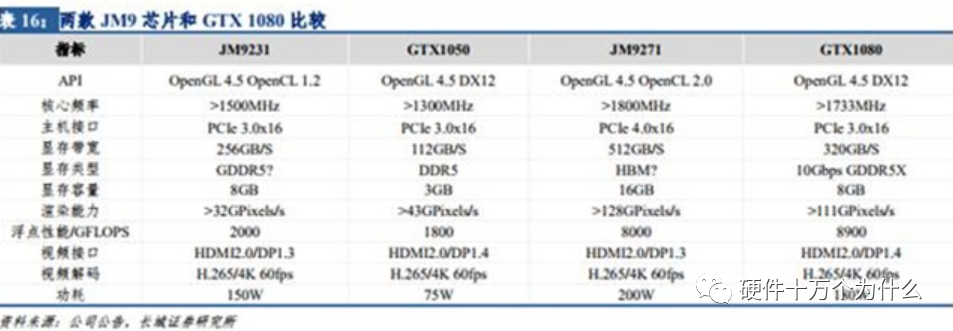

下图较量的GTX1080 ，是英伟达在2016年宣布的旗舰显卡。接纳帕斯卡（Pascal）、16nm FinFET制程 ，GeForce GTX1080拥有2560个CUDA处置惩罚器 ，焦点频率1607MHz ，boost频率1733MHz ，等效显存频率10GHz。显卡位宽为256bit ，带宽320GB/s。公版显卡最高温度94℃ ，接纳单8pin供电 ，TDP180w。
?
哪些芯片禁止易被国产化 ？
?
兆芯作为国产X86架构处置惩罚器厂商 ，同时掌握中央处置惩罚器、图形处置惩罚器、芯片组三大焦点手艺 ，具备相关IP自主设计研发的能力。果真报道称其自力GPU将接纳台积电28nm制程。
?
芯动科技的GPU芯片走得较量前沿 ，他们在去年10月推出了接纳 Imagination IMG B系列BXT高性能多核图形处置惩罚器（GPU）IP的自力GPU ，这是一款高性能4K/8K图形 PCI-E Gen4 GPU自力显卡芯片 ，将为未来5G云游戏和数据中心应用提供强盛的支持。这款芯片的工艺应该是7nm。
?
而芯动科技也是对标英伟达 ，芯动科技高管体现 ，现在公司的GPU架构比英伟达的图灵架构好 ，但相比其新推出的安培架构尚有一些差别。
?
我们国产图形处置惩罚器GPU在桌面端随着景嘉微的大规模出货取得了希望 ，在数据中心端芯动科技的手艺和产品也有能力攻击这一类市场。
?
通用盘算GPU
?
再看通用盘算GPGPU芯片 ，现在希望较量快确当属天数智芯 ，今年3月 ，天数智芯宣布全自研高性能云端7纳米芯片BI及产品卡。BI是海内第一款全自研、真正基于通用GPU架构的GPGPU云端高端训练芯片 ，接纳业界领先的7纳米制造工艺、2.5D CoWoS封装 ，容纳240亿晶体管 ，支持FP32、FP/BF16、INT32/16/8等多精度数据混淆训练 ，集成32GB HBM2内存、存储带宽达1.2TB ，单芯每秒可举行147万亿次FP16盘算（147TFLOPS@FP16）。
?
BI芯片及产品卡均以实体形式宣布 ，即将进入批量生产和商用交付 ，产品开发和商业应用进度领先海内偕行1-2年时间。
?
天数智芯高管对电子发热友网体现 ，近年兴起的AI浪潮中 ，GPGPU关于用古板语言编写的、软件形式的盘算有较好的支持 ，具有高度的无邪性等这些特点 ，使其成为了一项炙手可热的手艺产品。跟ASIC芯片相比 ，GPGPU具有更普遍的适用性、兼容性、无邪性 ，敌手艺转变的容纳和顺应能力更为突出 ，产品的应用生命周期更长。同时 ，通过性能挖掘优化 ，告竣性能、能耗和性价比的最优解 ，实现跟ASIC芯片相当的算力和能耗水平。
?
早前 ，天数智芯首席科学家郑金山曾体现 ，“国际领先厂商GPU里是有图形渲染的 ，在芯片上约莫占30% ，可是图形渲染关于AI和数据中心完全没有用。以是这一块我们直接作废掉。”或许这就是GPGPU在数据中心和AI市场的时机所在。
?
壁仞科技也是专注GPGPU芯片研发的首创企业 ，建设于2019年 ，致力于开发原创性的通用盘算系统 ，建设高效的软硬件平台 ，同时在智能盘算领域提供一体化的解决计划。从生长路径上 ，壁仞科技将首先聚焦云端通用智能盘算 ，逐步在人工智能训练和推理、图形渲染等多个领域赶超现有解决计划 ，实现国产高端通用智能盘算芯片的突破。短短两年间已完成B轮融资 ，累计融资额超47亿元人民币。
?
业内人士体现 ，GPU芯片的研发比一样平常芯片难度大 ，研发本钱高 ，先进工艺的芯片投片破费重大 ，少则几亿多则十亿元以上 ，因此整个国产GPU芯片无论是融资照旧投入都是相对较高的。从手艺角度看 ，用于图像渲染的GPU设计相对越发重大 ，不但是GPU架构上 ，还在接口速率、带宽、存储以及先进封装如Chiplet等方面 ，磨练芯片厂商的设计能力。而GPGPU针对AI训练或推理场景接纳一定的算力和算法 ，能够更有针对性地生长盘算性能。

在GPU领域业界常说 ，英伟达的乐成并不但是它的GPU芯片 ，更主要的是它的软件生态 ，由于其构建的强盛生态 ，即便它的芯片或计划更贵 ，也仍然获得用户的购置。而这样的生态系统 ，令许多GPU或AI芯片公司瞠乎其后。虽然 ，在海内杏鑫娱乐桌面处置惩罚器生态系统正在建设 ，厂商们自动起劲地将CPU、GPU与操作系统、应用软件举行普遍适配。另一个突围的时机则是国产GPU芯片厂商与客户充分相同从定制功效、降低本钱的角度切入到客户的需求当中。
